Erklärte Fördergeschwindigkeit beim Reflow-Löten: So optimieren Sie die SMT-Qualität und den Durchsatz

Die Geschwindigkeit des Reflow-Lötförderers ist einer der kritischsten, aber oft unterschätzten Parameter inSMT-Montage. Es wirkt sich direkt auf die Wärmeübertragung, die Bildung von Lötstellen und die Gesamteffizienz der Produktion aus. Eine falsch eingestellte Geschwindigkeit kann zu Defekten wie kalten Lötstellen, übermäßiger Hohlraumbildung, Leiterplattenverzug oder Bauteilschäden führen.



In diesem Artikel erklären wir, was die Geschwindigkeit eines Reflow-Lötförderers ist, wie sie sich auf die Lötqualität auswirkt und wie sie in realen Produktionsumgebungen optimiert werden kann-basierend auf praktischen Erfahrungen ausTECOOs SMT-Werkstatt.



Was ist die Geschwindigkeit des Reflow-Lötförderers?

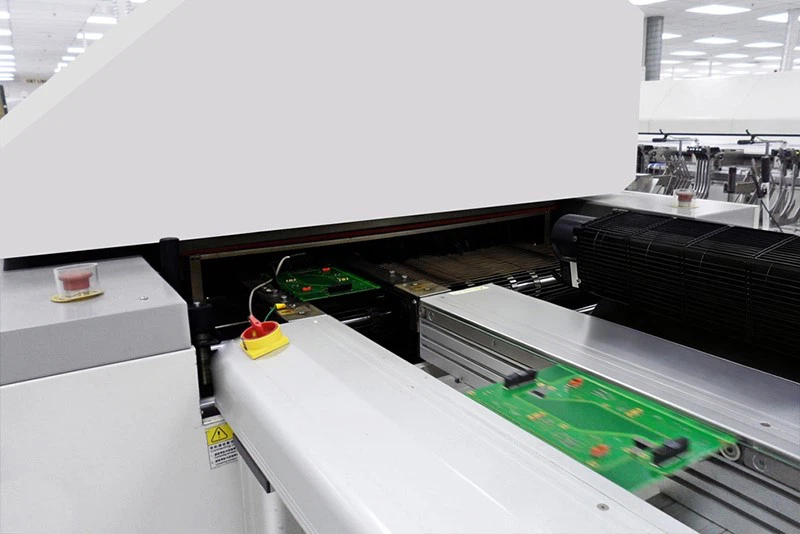

Die Geschwindigkeit des Reflow-Lötförderers bezieht sich auf die Geschwindigkeit, mit der sich eine Leiterplatte durch die Heizzonen eines Reflow-Ofens bewegt. Sie wird typischerweise in Zentimetern pro Minute (cm/min) oder Zoll pro Minute (in/min) gemessen.

Die Fördergeschwindigkeit funktioniert nicht unabhängig. Es funktioniert zusammen mit:

• Reflow-Temperaturprofil
• Flussaktivierungsverhalten
• Thermische Masse der Leiterplatte
• Komponententyp und Layout

Zusammengenommen bestimmen diese Faktoren, ob sich Lötverbindungen korrekt und zuverlässig bilden.





Warum die Fördergeschwindigkeit im Reflow-Lötprozess entscheidend ist

Kontrolle der thermischen Verweilzeit

Die Fördergeschwindigkeit definiert, wie lange die Leiterplatte in jeder Zone des Reflow-Ofens verbleibt, einschließlich:

• Vorheizen
• Einweichen
• Reflow (Zeit über Liquidus)
• Kühlung

Eine genaue Geschwindigkeitsregelung gewährleistet eine gleichmäßige Erwärmung, ein ordnungsgemäßes Schmelzen der Lotpaste und eine ausreichende Gasfreisetzung. Dies trägt dazu bei, Defekte wie Nichtbenetzung, Grabsteinbildung oder kalte Verbindungen zu vermeiden.

Risiken einer falschen Fördergeschwindigkeit

• Zu schnell:

Unzureichende Vorwärmung, unvollständige Flussmittelaktivierung, eingeschlossene flüchtige Stoffe und höhere Hohlraumraten.

• Zu langsam:

Überhitzung der Komponenten, Verformung der Leiterplatte, Karbonisierung des Flussmittels und verringerter Durchsatz.



Schlüsselfaktoren, die die Geschwindigkeitseinstellungen des Reflow-Förderers beeinflussen

PCB-Design und Materialien

Die Plattendicke, die Anzahl der Schichten, die Kupferverteilung und der Substrattyp (z. B. FR-4 oder Hochfrequenzmaterialien) bestimmen die Wärmekapazität. Dickere oder kupferlastige Platten erfordern im Allgemeinen langsamere Fördergeschwindigkeiten, um die Wärmedurchdringung sicherzustellen.

Komponententyp und Layout

Baugruppen mit hoher -Dichte, die BGA-, QFN- oder Fine{1}}-Pitch-Komponenten verwenden, erfordern eine strengere thermische Kontrolle. Niedrigere Geschwindigkeiten tragen zu einem gleichmäßigen Löten bei und verringern das Risiko von Defekten.

Eigenschaften der Lotpaste

Verschiedene Lotlegierungen (wie SAC305 oder SnPb) und Flussmittelsysteme haben unterschiedliche Schmelzpunkte und Aktivierungsfenster. Die Fördergeschwindigkeit muss mit dem empfohlenen Reflow-Profil der Lotpaste übereinstimmen.

Design eines Reflow-Ofens

Heißluftkonvektions-, Infrarot- und Hybrid-Reflow-Öfen haben unterschiedliche Wärmeübertragungseffizienzen. Die Fördergeschwindigkeit muss entsprechend der Heizmethode und den Luftstromeigenschaften des Ofens kalibriert werden.



Wie sich die Fördergeschwindigkeit auf die Lötqualität auswirkt

Mängel durch zu hohe Geschwindigkeit

• Schlechte Lotbenetzung:Das Flussmittel wird nicht vollständig aktiviert, was zu schwachen oder unvollständigen Gelenken führt.
• Thermische Spannungsrisse:Schnelle Temperaturänderungen erhöhen das Risiko von Mikrorissen, insbesondere bei Keramikbauteilen und großen ICs.
• Verstärkte Blasenentleerung:Flüchtige Stoffe können nicht rechtzeitig entweichen und werden im geschmolzenen Lot eingeschlossen.

Probleme, die durch zu langsame Geschwindigkeit verursacht werden

• Bauteil- und Leiterplattenschäden:Längerer Kontakt mit hohen Temperaturen kann hitzeempfindliche Teile schädigen oder zu Verfärbungen und Delamination der Leiterplatte führen.
• Karbonisierung von Flussmittelrückständen:Harte Rückstände können die elektrische Prüfung und die langfristige Zuverlässigkeit beeinträchtigen.
• Geringere Produktionseffizienz:Eine verringerte Fördergeschwindigkeit begrenzt direkt die Leistung und erhöht die Stückkosten.



Best Practices zur Optimierung der Geschwindigkeit des Reflow-Lötförderers

Geschwindigkeitsoptimierung basierend auf PCB-Eigenschaften

1. Beginnen Sie mit der thermischen Profilierung

Verwenden Sie Thermoelemente oder Profilierungswerkzeuge, um Temperaturkurven bei unterschiedlichen Geschwindigkeiten zu messen. Stellen Sie sicher, dass Spitzentemperatur und Zeit über Liquidus den Lotpastenspezifikationen entsprechen.

2. Verwenden Sie eine segmentierte Prozesssteuerung

Moderne Reflow-Öfen ermöglichen eine zonenbasierte-Optimierung. Zum Beispiel:

• Langsamere Geschwindigkeit in der Vorheizzone für gleichmäßigen Temperaturanstieg
• Optimierte Geschwindigkeit in der Reflow-Zone, um die Belastung durch hohe{0}}Temperaturen zu begrenzen

3. Befolgen Sie die Empfehlungen zur Lötpaste

Verwenden Sie das vom Lieferanten empfohlene thermische Profil, um einen geeigneten Geschwindigkeitsbereich zu berechnen, der normalerweise einen Anpassungsspielraum von ±10 % zulässt.





Koordinierte Anpassung der Parameter des Reflow-Ofens

• Temperatur- und Geschwindigkeitssynchronisation:

Eine Erhöhung der Fördergeschwindigkeit erfordert höhere Zonentemperaturen, um eine ausreichende Wärmezufuhr aufrechtzuerhalten.

• Luftstromoptimierung:

In Öfen mit erzwungener Konvektion verbessert ein höherer Luftstrom die Wärmeübertragung, muss jedoch kontrolliert werden, um eine Verschiebung kleiner Komponenten zu vermeiden.

• Kalibrierung des Fördersystems:

Überprüfen Sie Ketten- oder Maschenriemen regelmäßig, um einen stabilen, vibrationsfreien Betrieb zu gewährleisten.



Prozessüberwachung und kontinuierliche Verbesserung

• Echtzeit-Profilerstellung:

Verwenden Sie Temperaturprofilierungssysteme (z. B. KIC), um die tatsächlichen Temperaturkurven kontinuierlich zu verfolgen.

• AOI- und SPI-Korrelation:

Analysieren Sie Lötstellendefekte und Pastenvolumendaten sowie die Fördergeschwindigkeit, um Prozesstrends zu erkennen.

• DOE-basierte Optimierung:

Wenden Sie Design of Experiments (DOE) für neue Produkte an, um robuste Geschwindigkeitsfenster zu definieren und Prozesse zu standardisieren.



Real-Anwendungen aus dem SMT-Workshop von TECOO

Fall 1: Hochgeschwindigkeits-Kommunikations-PCBs

• Herausforderung: Eine 2,4 mm dicke Leiterplatte mit mehreren Masseschichten zeigte kalte Lötstellen an den Kanten.
• Lösung: Geschwindigkeit von 85 cm/min auf 70 cm/min reduziert und Vorheiztemperatur um 10 Grad erhöht.
• Ergebnis: Die Void-Rate sank von 15 % auf unter 5 %, bei sichtbar verbesserter Lötstellenqualität.

Fall 2: Tragbare Miniaturelektronik

• Herausforderung: Dünne 0,6-mm-Leiterplatten verformten sich bei hoher Geschwindigkeit und erlitten bei niedriger Geschwindigkeit thermische Schäden.
• Lösung: Gitterbandförderer mit 65 cm/min, reduzierter Luftstrom und zusätzliche Stützvorrichtungen.
• Ergebnis: Die Ausbeute stieg von 92 % auf 99,5 %, wobei der Verzug auf unter 0,1 % kontrolliert wurde.

Fall 3: Gemischte bleihaltige und bleifreie-Montage

• Herausforderung: Widersprüchliche thermische Anforderungen auf derselben Leiterplatte.
• Lösung: Stellen Sie eine Grundgeschwindigkeit von 75 cm/min ein und verwenden Sie selektive Wärmedämmung für bleihaltige Bereiche.
• Ergebnis: Zuverlässige Lötverbindungen für beide Legierungen und ein breiteres Prozessfenster.



Fazit: Die Fördergeschwindigkeit ist ein strategischer SMT-Prozessparameter

Die Geschwindigkeit des Reflow-Lötförderers ist nicht nur eine numerische Einstellung-sie ist ein strategischer Parameter, der Thermodynamik, Materialwissenschaft und Geräteleistung integriert. Bei TECOO verwenden wir einen datengesteuerten, ingenieurtechnischen Ansatz-, um die Fördergeschwindigkeit an die gesamte SMT-Prozesskette anzupassen und so eine hohe Lötqualität und eine effiziente Massenproduktion sicherzustellen.



Da sich IoT{0}fähige Geräte und KI{1}}gesteuerte Prozesssteuerung weiterentwickeln, wird die adaptive und Echtzeitoptimierung der Fördergeschwindigkeit eine Schlüsselrolle in der Zukunft der intelligenten SMT spielenHerstellung.
